zelf een bedraad computer netwerk maken in huis

Post Reply
User avatar
cabrio125
Meesterklusser
Meesterklusser
Posts: 90
Joined: Fri Nov 10, 2006 11:03 am

zelf een bedraad computer netwerk maken in huis

Post by cabrio125 »

benodigheden;

-kabel utp cat5 0f 5e +/- 0.50 per meter
-rj-45 connector +/- 0.50 per stuk
-rj-45krimptang +/- 20 euro
-een modem router (adsl) +/-80euro
-een breedband router (kabel) +/- 80euro
-computers met lan aansluiting/netwerkaansluiting,
oudere computers kun je ook een netwerk kaart inzetten
kosten ongeveer 10a 20euro
-inbouwdozen u40 (ruwbouw)
-5/8 electo buis
-opbouw materiaal (bestaande bouw)
-trekveer

ruwbouw;

markeer de plekken waar je een aansluiting wilt.

stenen muur;
boor hier een gat in van rond 80, ongeveer 4a5cm diep,
frees een sleuf naar beneden of naar, boven het ligt er aan
waar je langs kunt met de 5/8 buis.plak in het gat een inbouwdoos
en sluit hier de 5/8 buis op aan
het is de bedoeling dat alle aansluitingen uit komen in de
meterkast of waar je kabel of telefoon aansluiting zit

tip;

-cementdek vloer nog niet gelegd boor dan de buizen vast op de beton vloer

-gipsplafond er nog niet in leg de leidingen door het plafond

-kruipruimte? frees een sleuf vanaf de inbouwdoos naar beneden,
boor een gat door de vloer zodat je de kabels door de kruipruimte heen
kan trekken naar de meterkast


utp kabels trekken

stop de trekveer inde 5/8 buis in de meterkast zodat hij bij de inbouwdoos
er weer uit komt strip de utp ongeveer 10 cm af en steek hem door het oogje van de trekveer ik smeer de utp kabel meestal aan het begin in met wat vaseline,gaat het trekken van de utp kabel stukken makkelijker.
trek dan de kabel er in ,zorg ervoor dat de kabel niet knikt,dan dekabel ongeveer tot aan de helft van de meterkast trekken hier kun je later je router plaatsen bij de inbouwdoos laat je hem ongeveer 2m lang
hier in kun je een cat5 inbouw aansluitdoos plaatsen of een blindplaatje
monteren waar je een gaatje in geboord hebt, hier haal je de utp kabel door heen ,en daar word weer een rj-45 opgeperst. deze kun je zo weer in je computer steken. Nog een ding, utp kabels min.2.5m max.100m lang

rj-45 connector persen


Eerst beginnen we met het strippen van de kabel,doe dit voorzichtig zodat er geen adertjes

beschadigen want dan kan het gebeuren dat je kabel niets doet,of je krijgt data verlies.

Strippen betreft in dit geval alleen maar het verwijderen van de buitenmantel van de kabel.
Het eenvoudigste doe je dit door voorzichtig met een stanley mes, een centimeter of 3 van

het einde van de kabel, een fijne snede in de mantel te maken.
Maak daarbij, zonder al te hard te drukken, een ronddraaiende beweging met het mes.

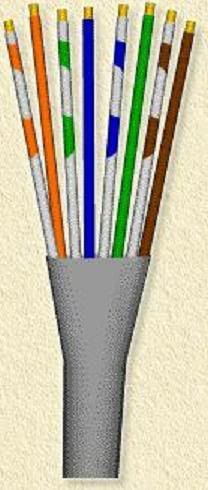

Leg de aders in dezelfde volgorde als hieronder staat aangegeven.Dit schema geldt voor beide

uiteinden.
1:oranje-wit
2: Oranje
3: Groen-Wit
4: Blauw
5: Blauw-Wit
6: Groen
7: Bruin-Wit
8: Bruin
Houdt de kabels vervolgens naast elkaar en knip met de schaar alle aders in 1x op dezelfde

lengte.

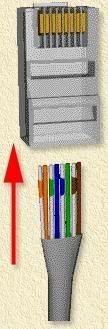

Nu gaan we de RJ45 connector erover zetten.

Let op:

- Zorg er wel voor dat het pinnetje van de connector naar de achterkant staat. (Zoals op het

plaatje staat aangegeven)
- Kijk door het doorzichtige deel van de stekker en controleer dat alle aders geheel tot het

einde van de stekker zit. Aan beide zijden de stekker op de zelfde manier monteren en deze volgorde van kleuren aanhouden anders werkt het niet

daarna vast persen met de krimptangImage

Router plaatsen in meterkast deze configuren voor jouw uitgekozen provider,
netwerk kabels op de router aansluiten en computers aansluiten op de netwerk kabels en je hebt een bedraad NETWERK
User avatar
Rick
Bouwlink Team member
Bouwlink Team member
Posts: 772
Joined: Thu Dec 30, 2004 6:57 pm

Post by Rick »

Dankjewel voor je tip !

Ik heb zelf net een draadloos netwerk aangelegd maar het werkt nog "steeds" niet naar behoren.

Hij zakt steeds terug naar 24 Mbs
Tegelmonster of tegelmonsters makkelijk bestellen voor architect of professional.
ferozemir
Ik Bouw en Verbouw
Ik Bouw en Verbouw
Posts: 1
Joined: Thu Jan 18, 2007 11:11 pm

Post by ferozemir »

heeft iemand ook echt verstand van een volledig netwerk bouwen? ik moet een project maken voor opleiding netwerkbeheer maar vanwege wat tijd te kort ben ikbereid om tegen 25 euro betaliong dit project te laten maken ik hoor nog van jullie alvast bedankt
Herman
Bouwlink Team member
Bouwlink Team member
Posts: 1058
Joined: Fri Jan 21, 2005 1:06 pm

Post by Herman »

Dat zou ik eens vragen op gathering.tweakers.net

Bovendien kan ik uit je post niet halen wat je precies wil bereiken.

Zet twee computers tegenover elkaar, en gooi er een cross cable tussen, en je hebt in principe al een netwerk. Via een hub of switch kan natuurlijk ook.

Een stap verder is het gebruik van een router (evt met modem) welke via DHCP netwerkadressen uitdeelt. Op die manier kan je makkelijk internet delen, bijv.

Weer een stap verder is een servertje. (met DHCP en domein, bijv Small Business Server) wat de mogelijkheid biedt om bestanden centraal op te slaan, email centraal op te slaan en ook vanaf het internet volledig bereikbaar te zijn, websites op de thuisserver te draaien, gecentraliseerde backup, etc.
Dit is wat een gemiddeld MKB bedrijf heeft draaien, maar ik zelfs thuis gebruik.

Maar ik vraag me af waarom ik jou dat zit te vertellen. Jij doet netwerkbeheer, ik ben slechts goedwillend amateur....
Inactief account
L1as
verbouwer
verbouwer
Posts: 3
Joined: Sun Jan 10, 2010 1:11 am

Re: zelf een bedraad computer netwerk maken in huis

Post by L1as »

Ik gebruikte een hub (moet er nog een met 8 poorten hebben liggen en Wingate of Winroute voor het beheer), maar ben nu draadloos. Een router is een goed advies. Sukses.
Leinestein.
